Условие:

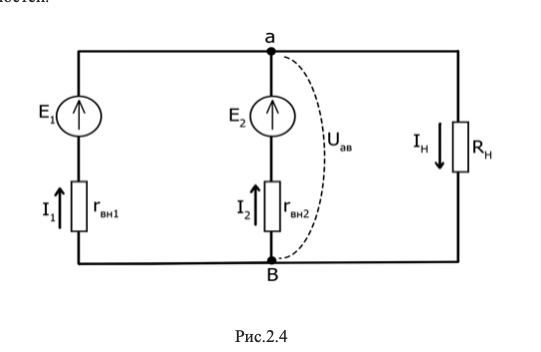

Два источника постоянного тока (рис.2.4) с ЭДС
Е1=Е2=115В и внутренними сопротивлениями rвн1= 0,2 Ом и rвн2= 0,40 Ом включены параллельно на резистор нагрузки Rн = 5 Ом.
Определить токи I1, I2, Iн в ветвях электрической цепи и составить баланс мощностей.
Решение:
Алгоритм решения:
1.Задаёмся направлениями токов в ветвях (в ветвях с источниками питания они совпадают с направлениями соответствующих ЭДС); и условным положительным направлением узлового напряжения Uав (от узла а к узлу в).

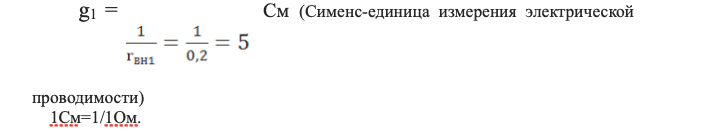

2. Определяем проводимость всех ветвей
