Определить ток I в электрической цепи постоянного тока (рис.2. 5), а также диапазон изменения сопротивления резистора R для зарядки аккумуляторной батареи до ЭДС ЕАБ=16 В в конце зарядки при неизменном токе нагрузки цепей.

Дата добавления: 27.10.2023

Условие задачи

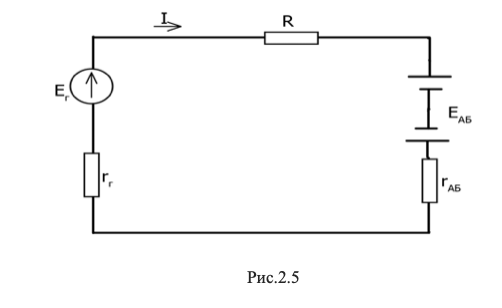

 Определить  ток I  в электрической  цепи постоянного тока   (рис.2. 5), а также диапазон изменения сопротивления резистора R для зарядки аккумуляторной батареи до ЭДС ЕАБ=16 В в конце зарядки при неизменном токе нагрузки цепей. Сопротивление резистора R= 4 Ом, ЭДС генератора Ег=36В, внутреннее сопротивление генератора rг=0.30 Oм,

ЭДС аккумуляторной батареи в начале зарядки ЕАБ=12В, внутреннее её сопротивление  rАБ= 0,01 Ом.

Ответ

Методика решения.

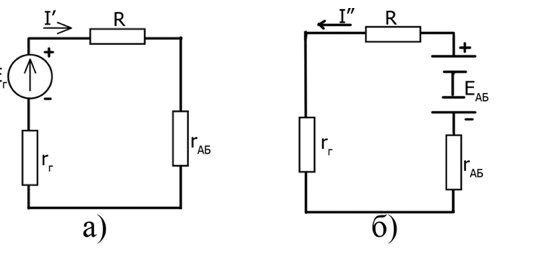

1. Заданную электрическую цепь (см. рис.2.5) заменяем двумя расчётными цепями с одним источником ЭДС каждая (рис.2.6,а; 2.6,б)

Рис.2.6

2. Определяем частичный ток I в ветви резистора R при ЭДС ЕАБ = 0 (рис. 2.6.а) по закону Ома для полной цепи
