Условие задачи
Пример.Дано:R1 =20Oм;R2=25Oм;R3 =30Oм;R4 =40Oм; Е1 = 100 В; Е2= 150 В; Е4 = 50 В.
Найти: I4.

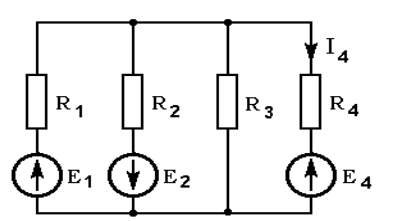

Рис. 2.11. Исходная схема для нахождения тока в четвёртой ветви
Ответ
Решение (порядок расчёта методом эквивалентного генератора):
1. Удалим нагрузку R4 и найдем напряжение холостого хода Uab на
разомкнутых зажимах а и b оставшейся схемы (рис. 2.12).

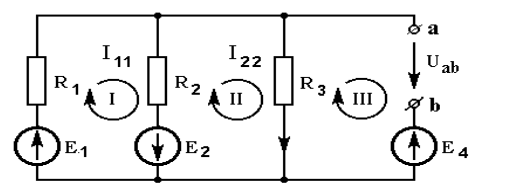

Рис. 2.12. Расчётная схема, после удаления R4
Обойдем контур III (см. рис. 2.12), содержащий вектор Uab, по часовой стрелке. Тогда по второму закону Кирхгофа можно записать
Uab R3 I3 = -E 4, или E г = Uab = - E 4 + R...
