Примерные технические данные трехфазного короткозамкнутого асинхронного двигателя серии А₂ представлены в таблице 3.7 .

Двигатель длительно подключен к сети с промышленной частотой f1 = 50 Гц.

Заданы: активная мощность на валу Р_2н, номинальная частота вращения ротора n_н, коэффициенты кратности К_м = M_max/M_н, К_п = М_п/М_н, К_I = I_лп/I_лн, линейное напряжение U_л = 380 В (катушки статора соединены звездой), коэффициент мощности значение КПД η_н.

С учетом приведенных данных двигателя требуется определить:

- номинальный и критический вращающий момент М_н на валу ротора двигателя;

- пусковой М_п момент;

- номинальное s_н и критическое s_кр скольжение;

- число пар комплектов р катушек (полюсов) в фазах статора;

- активную и полную мощности, потребляемые двигателем из сети;

- пусковой и линейные токи;

- величину пускового и номинального вращающего моментов, в том случае если запуск двигателя производится от сети, напряжение которой на  k % (таблица 3.7) меньше номинального.

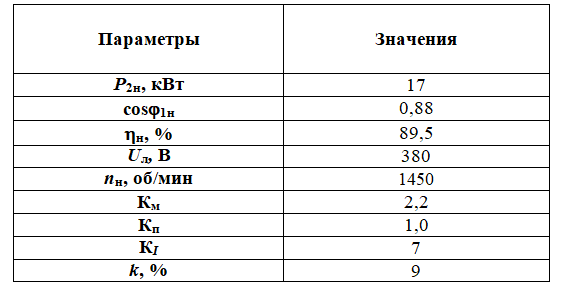

Таблица 3.7
