Условие задачи
Приведите функциональную схему и опишите принцип действия избирательного указателя уровня.
Избирательным указателем уровня определены уровни гармоник, присутствующие в измеряемом сигнале (в дБ):
Напишите аналитическое выражение сигнала, определите коэффициент нелинейных искажений сигнала.
Ответ
Избирательный указатель (измеритель) уровней (ИУУ или ИИУ) предназначен для селективных (избирательных) измерений уровня напряжения гармонического сигнала, то есть из сложного сигнала выделяется необходимая гармоническая составляющая и затем измеряется ее уровень по напряжению. ИИУ построен по гетеродинному принципу.

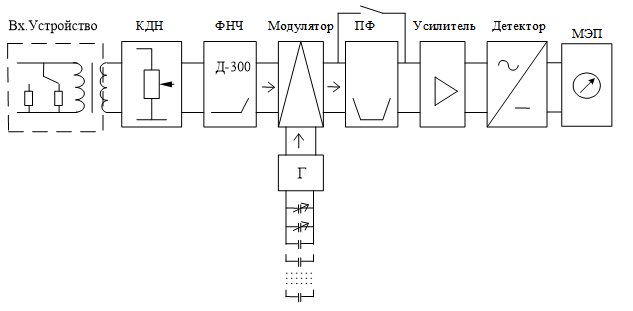

Рисунок 2.6.1. Функциональная схема избирательного измерителя уровней
В ИИУ входное...
