Приведите функциональную схему и опишите принцип действия избирательного указателя уровня. л1 равно плюс 4; л2 равно минус 14; л3 равно минус 28; л4 равно минус 40; л5 равно минус 58.

5 августа 2024
Электроника, электротехника, радиотехника

Условие:

Приведите функциональную схему и опишите принцип действия избирательного указателя уровня.

Избирательным указателем уровня определены уровни гармоник, присутствующие в измеряемом сигнале (в дБ):

L₁=+4; L₂=-14; L₃=-28; L₄=-40; L₅=-58.

Напишите аналитическое выражение сигнала, определите коэффициент нелинейных искажений сигнала.

Решение:

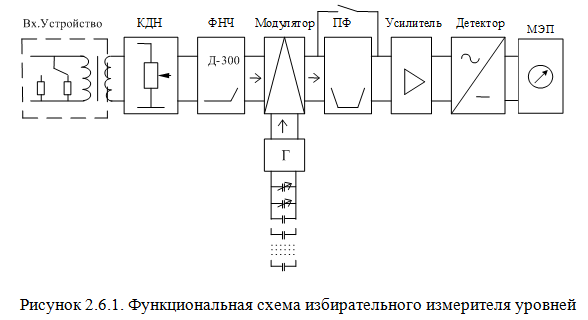

Избирательный указатель (измеритель) уровней (ИУУ или ИИУ) предназначен для селективных (избирательных) измерений уровня напряжения гармонического сигнала, то есть из сложного сигнала выделяется необходимая гармоническая составляющая и затем измеряется ее уровень по напряжению. ИИУ построен по гетеродинному принципу.
