Условие задачи

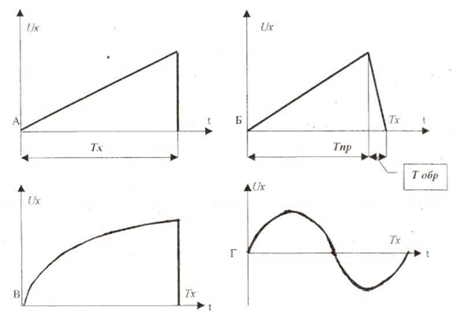

Приведите упрощенную функциональную схему электронного осциллографа. Объясните принцип получения изображения на экране осциллографа. Нарисуйте получающуюся на экране осциллографа осциллограмму за один период развертки для четырех случаев вашего варианта.
Исходные данные: Tx=1 мс; Tпр=0,75 мс; Tобр=0,25 мс; fy=4 кГц.
Ответ

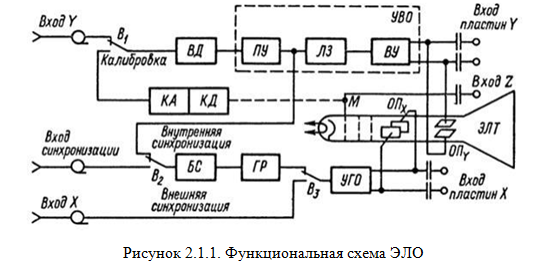

Упрощенная функциональная схема осциллографа (рис. 2.1.1) включает в себя электронно-лучевую трубку ЭЛТ, входной делитель напряжения ВД, усилитель вертикального отклонения УВО, состоящий из предварительного усилителя ПУ, линии задержки ЛЗ и выходного усилителя ВУ, блок синхронизации БС, генератор развертки ГР, усилитель горизонтального отклонения УГО и калибраторы амплитуды КА и длительности КД.
