Условие:

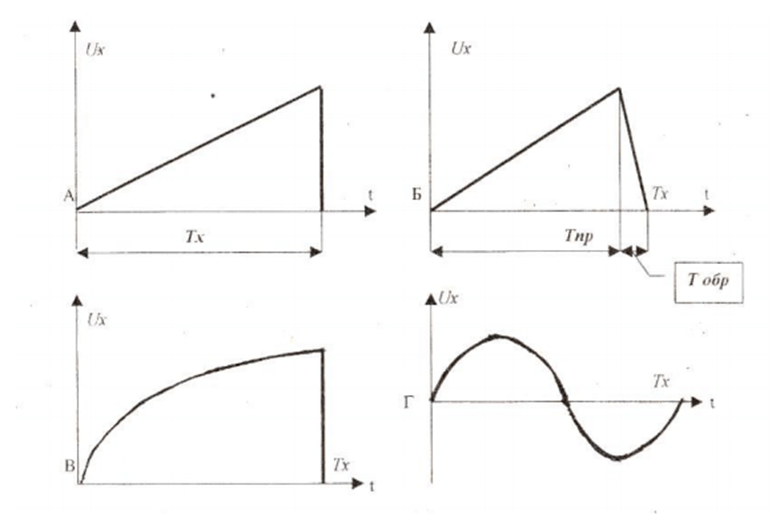

Приведите упрощенную функциональную схему электронного осциллографа. Объясните принцип получения изображения на экране осциллографа. Нарисуйте получающуюся на экране осциллографа осциллограмму за один период развертки для четырех случаев.
Исходные данные:
Решение:

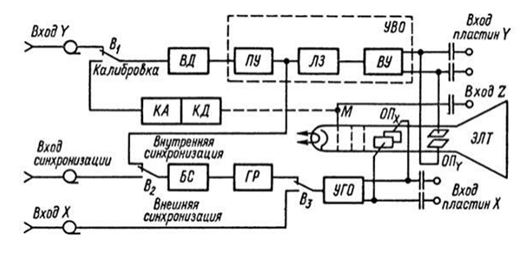

Упрощенная функциональная схема осциллографа (рис. 2.1.1) включает в себя электронно-лучевую трубку ЭЛТ, входной делитель напряжения ВД, усилитель вертикального отклонения УВО, состоящий из предварительного усилителя ПУ, линии задержки ЛЗ и выходного усилителя ВУ, блок синхронизации БС, генератор развертки ГР, усилитель горизонтального отклонения УГО и калибраторы амплитуды КА и длительности КД.
Ри...
