Приведите упрощенную схему электронного осциллографа. Объясните принцип получения изображения на экране осциллографа. Нарисуйте получающуюся на экране осциллограмму за один период развертки для четырех случаев варианта.
- Электроника, электротехника, радиотехника
Условие:
Приведите упрощенную схему электронного осциллографа. Объясните принцип получения изображения на экране осциллографа. Нарисуйте получающуюся на экране осциллограмму за один период развертки для четырех случаев варианта.

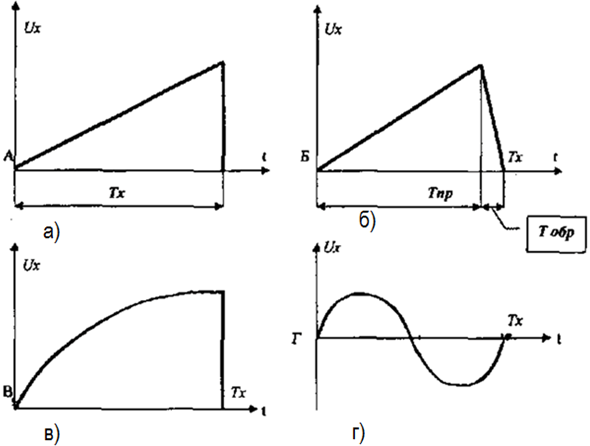

Рис. 1.1 Вид развертывающего напряжения
Таблица 1.1 Значения параметров
Решение:
Электронный осциллограф является универсальным прибором для исследования электрических сигналов. Он может использоваться для переменных, постоянных сигналов, для периодических и непериодических, непрерывных и импульсных. Он широко применяется в инженерной практике и научно-исследовательской работе, для проведения разнообразных измерений параметров электрических сигналов.
Электронные осциллографы делятся на однолучевые и двулучевые. Однолучевые осциллографы позволяют получать на экране изображение формы одного электрического сигнала с помощью одного развертывающего электронного луча, а двулучевы...
