решение задачи на тему:

Приведите упрощенную схему электронного осциллографа. Объясните принцип получения изображения на экране осциллографа. Нарисуйте получающуюся на экране осциллограмму за один период развертки для четырех случаев варианта.

Дата добавления: 27.08.2024

Условие задачи

Приведите упрощенную схему электронного осциллографа.  Объясните принцип получения изображения на экране осциллографа. Нарисуйте получающуюся на экране осциллограмму за один период развертки для четырех случаев варианта.

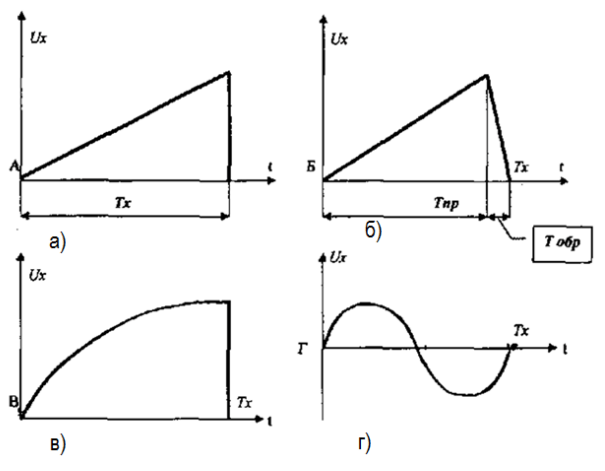

Рис. 1.1 Вид развертывающего напряжения

Таблица 1.1 Значения параметров

Ответ

Электронный осциллограф является универсальным прибором для исследования непериодических и периодических электрических сигналов. Он широко применяется в инженерной практике и научно-исследовательской работе, для проведения разнообразных измерений параметров электрических сигналов. Электронные осциллографы делятся на однолучевые и двулучевые.

Однолучевые осциллографы позволяют получать на экране изображение формы одного электрического сигнала с помощью одного развертывающего электронного луча, а двулучевые - изображения двух исследуемых электрических сигналов с помощью двух независимых развертыв...
