Условие задачи
Изучаемая релейно-контакторная схема приведена на рисунке 5.1

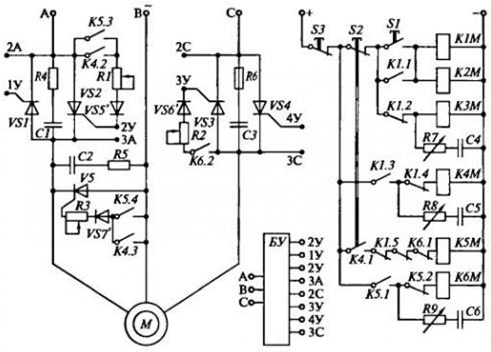

Рисунок 5.1 Схема тиристорного управления пуском и торможением асинхронного электродвигателя с короткозамкнутым ротором
1. Привести подробное описание использованных в схеме электрических аппаратов (название, назначение, основные составные части).
2. Привести подробное описание алгоритма работы схемы управления и защит.
2.1. Процесс запуска двигателя после нажатия кнопки «Пуск».
2.2. Процесс останова двигателя при нажатии кнопки «Стоп».
2.3. Аварийный останов двигателя при возникновении короткого замыкания в обмотке двигателя или питающем кабеле.
2.4. Аварийный останов двигателя при возникновении недопустимой перегрузки по току (работа теплового реле ТР).
3. Используя паспортные данные двигателя произвести выбор всех используемых в схеме электрических аппаратов.
4. Привести тип, основные номинальные параметры выбранных аппаратов, необходимые характеристики.
5. Выполнить расчеты, доказывающие правильность выбора.
Время пуска двигателей для вариантов принять за 6 сек.
Ток короткого замыкания в месте установки автоматического выключателя принять равным 1 кА.
Исходные данные: тип двигателя - 4А280M2У3, Р2=132 кВт, η=91,5%, cosφ=0,9, IП/IH=7, tП=3 с.
Ответ
В типовой схеме разомкнутого управления асинхронным двигателем с короткозамкнутым ротором в качестве силовых элементов, включенных в статорную цепь двигателя, используются тиристоры в сочетании с релейно-контактными аппаратами в цепи управления. Тиристоры выполняют роль силовых коммутаторов и, кроме того, легко позволяют осуществлять необходимый темп изменения напряжения на статоре двигателя регулированием угла включения тиристоров.
При пуске плавное изменение угла включения тиристоров дает возможность изменять приложенное к статору напряжение от нуля до номинального, тем самым ограничивать ток...
