Условие:
Привести схему дифференциального симметричного каскада. Объяснить назначение элементов, показать прохождение постоянной и переменной составляющих коллекторных токов, отметить достоинства схемы и ее применение.
Решение:
Усилитель, выполненный по схеме электрического моста, называется дифференциальным усилителем и предназначен усиления разности между двумя входными сигналами. Простейшая схема дифференциального каскада усиления представлена ниже

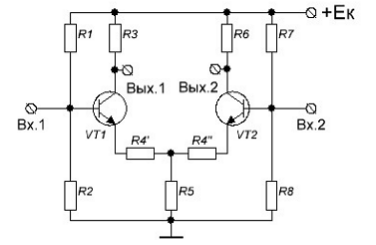

Рисунок 7 - Схема дифференциального каскада усиления
Данная схема реализует электрический мост, плечи которого составляют резисторы R3 = R7 (коллекторные нагрузки транзисторо...
