Условие:
Произвести электрический расчёт схемы с зависимым выбором параметров аналогового регулятора заданного типа. Данные взять из таблицы.
Решение:
1. Схема аналогового ПИ-регулятора приведена на рис. 1.

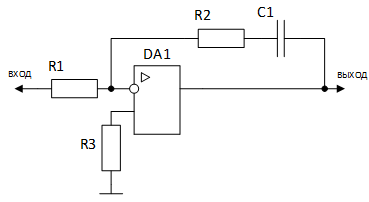

Рис. 1. Схема аналогового ПИ-регулятора
2. Произведем вывод передаточной функции схемы.
