Условие задачи

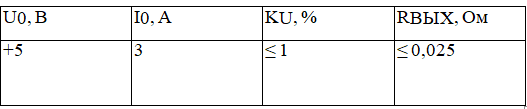

Произвести электрический расчет всех элементов и начертить принципиальную схему стабилизированного источника питания. Источник работает от сети переменного тока с напряжением UС = 220 В и частотой 50 Гц. Изменения напряжения сети возможны в пределах ±10% от номинального значения. Выходное напряжение U0, ток нагрузки I0, коэффициент нестабильности по входному напряжению KU и выходное сопротивление стабилизатора RВЫХ являются исходными данными для расчета и приведены в табл. 3. Нестабильность U0 не более 5%.
Ответ
Выберем схему для стабилизированного источника питания и представим на рисунке 1.
Рисунок 1 Структурная схема источника питания.
В данной структурной схеме в состав входят:
-трансформатор понижающий
-диодный мостовой выпрямитель
-сглаживающий фильтр
-линейный стабилизатор напряжения
Нагрузка сопротивления:
