Произвести электрический расчет всех элементов и начертить принципиальную схему стабилизированного источника питания. Источник работает от сети переменного тока с заданным напряжением и частотой.

5 февраля 2025
Электроника, электротехника, радиотехника

Условие:

Произвести электрический расчет всех элементов и начертить принципиальную схему стабилизированного источника питания. Источник работает от сети переменного тока с напряжением U_c = 220 В и частотой 50 Гц. Изменения напряжения сети возможны в пределах ±10% от номинального значения. Выходное напряжение U₀=+12В, ток нагрузки I₀=0,8А, коэффициент нестабильности по входному напряжению К_U<0,8% и выходное сопротивление стабилизатора R_вых<0.05Ом. Нестабильность U₀ не более 5%. Рассчитать схему защиты от перегрузки и короткого замыкания. Значения максимально допустимого тока I_max=1,1А.

Расчет линейного стабилизатора

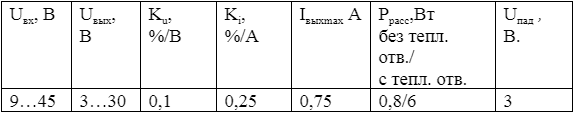

Данные микросхемы К142ЕН4 приведены в табл. 1.

Таблица 1

Расчет выпрямителя для питания стабилизатора

Параметры выпрямителя:

Напряжение сети переменного тока Uc = 220 В

Частота f = 50 Гц.

Решение:

Расчет линейного стабилизатора

Для обеспечения заданного тока стабилизатор необходимо умощнить. В умощненном стабилизаторе на выходе микросхемы необходимо иметь выходное напряжение большее, чем на нагрузке на U_бэ. Примем U_бэ = 0,7 В. Тогда будем рассчитывать микросхему на выходное напряжение
