Произвести расчёт элементов заданной схемы (Рис. 1) А1 – РХI C1 – Конденсатор (1 мкФ) М1 – Стрелочный индикатор R1= 500 кОм, R2 = 330 Ом, R3 = R4 =10 Ом VD1 – Диод V1 – Оптопара (SFH 617A) VA1 – Операционный усилитель (LМ 324)

Условие:

Произвести расчёт элементов заданной схемы (Рис. 1)

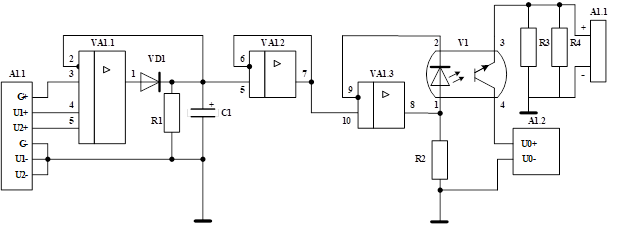

Рис. 1

А1 – РХI

C1 – Конденсатор (1 мкФ)

М1 – Стрелочный индикатор

R1= 500 кОм, R2 = 330 Ом, R3 = R4 =10 Ом

VD1 – Диод

V1 – Оптопара (SFH 617A)

VA1 – Операционный усилитель (LМ 324)

Измерение β транзистора 2H2222A

Uкэ = 6 В, Iб = 5 мА, Iк = 182 мА => β = 36,4

Расчеты для элементов

Сигнал на выходе генератора:

Синус, U = 0-5 В, f = 1 кГц;

Сигнал на выходе пикового детектора:

Uпд = 0-5 В постоянного тока;

Сигнал на выходе источника тока:

постоянный ток Iист = 15 мА, следовательно R = Umax / Iист.max = 5 / 0,015 = 333,(3) Ом из предложенных элементов R2 = 330 Ом;

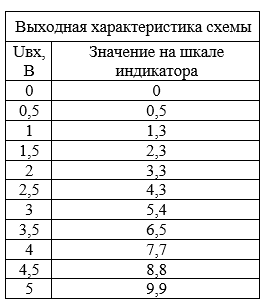

Шкала индикатора рассчитана на напряжение:

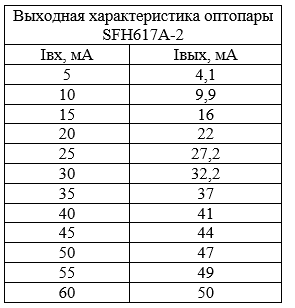

Uинд = 0 - 80 мВ, следовательно R = Uиндmax / Iопт = 0,080 / 0,016 = 5 Ом, Iопт - ток на выходе оптопары при макисмальном U с генератора;

Из предложенных элементов подключим параллельно R3 = R4 = 10 Ом

Элементы

Операционный усилитель (DA1) - LM324, резистор...
