Условие:
Произвести расчет и построение топологии гибридной интегральной схемы.
Исходные данные

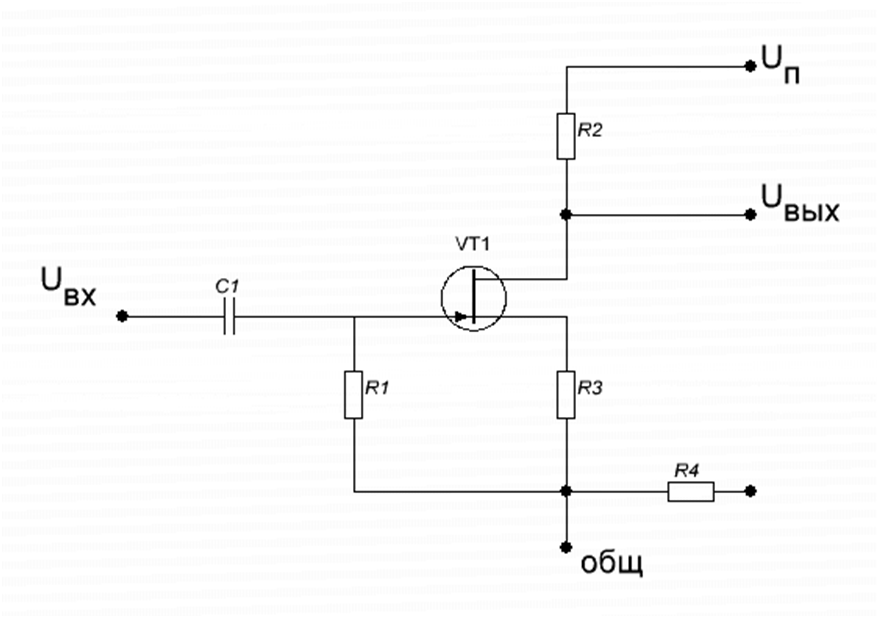

Параметры элементов (вариант 9): R1=100 кОм, 0,2 мВт ±25% ; R2=4,5 кОм , 5 мВт ±8%; R3=3,5 кОм, , 4 мВт ±12%; R4=10 кОм, 12 мВт ±15%; C1=200 пФ±15%, 6В. VT1 – КП202Д.
Решение:
К пленочным резисторам предъявляются следующие основные требования: стабильность во времени, малая занимаемая площадь на подложке, низкий температурный коэффициент сопротивления, требуемая мощность рассеяния, низкий уровень шумов, малые значения паразитных параметров.
Для выполнения резисторов в качестве материала выберем кермет. Параметры данного материала приведены в таблице 1.
Таблица 1 Параметры материала резистивного слоя
