Условие задачи
Произвести расчет осветительной установки помещения. Система освещения – общее равномерное освещение.
Расчет произвести методом коэффициента использования светового потока с проверкой по точечному методу.
Расчет должен состоять из последовательного рассмотрения следующих вопросов :
1 Выбор источников света и типа светильников.
2 Выбор освещенности и коэффициента запаса по нормам СНиП.
3 Размещение и установка светильников. Определение светового потока и мощности лампы.
4 Определение освещенности в контрольной точке точечным методом.
5 Определение мощности осветительной установки при напряжении питания 220 В.
6 Определение места расположения групповых щитков и выбор их типа.
7 Выбор схемы питания установки и трассы сети.
8 Выбор марки и сечения проводов, способа прокладки, аппаратуры управления и защиты.
9 Выполнение плана сети освещения.

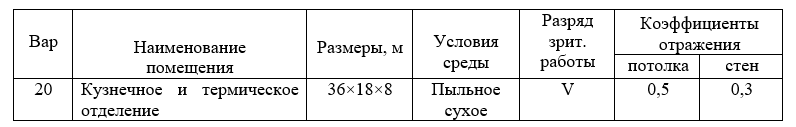

Данные для расчета приведены в таблице 1.
Таблица 1
Ответ
1) Для общего освещения кузнечного и термического отделения будем использовать светильники ЛСП01 с люминесцентными светильниками со степенью защиты IP54.
2) Для кузнечного и термического отделения норма освещенности ЕН = 200 Лк Коэффициент запаса для люминесцентных ламп принимаем равным кз = 1,5
3) Светильники будем располагать равномерно по все площади цеха.
Рассчитаем индекс помещения по формуле:
...
