Условие:
Произвести расчет трехконтурной электрической цепи методом узловых потенциалов.

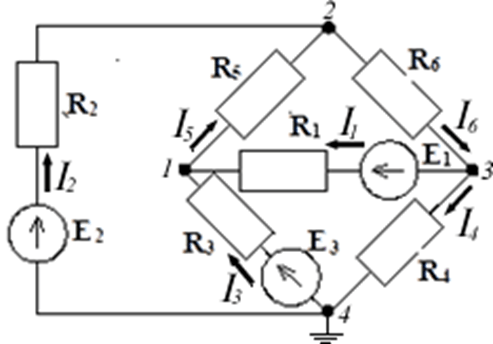

Вариант №14 трехконтурная электрическая цепь:
значения ЭДС и сопротивлений в которой соответственно равны: E1 = 15 B, E2 = 12 B, E3=13 B, R1 = 24 Ом, R2 = 10 Ом, R3=12 Ом, R4 = 7 Ом, R5 = 48 Ом, R6 = 12 Ом.
Решение:
Составляем систему для узлов 1, 2, 3. Узел 4 мысленно заземляем, т.е. 4 = 0.
Система уравнений, составленная по методу узловых потенциалов для данной цепи, имеет вид:
