Условие задачи
Произвести расчет выпрямительной схемы.
Исходные данные:
U1 =127 B; fc = 50 Гц;
U0 =30 B; P0 = 18 Вт; I0 = 0,6 А;
I0max = 0,7 А; I0min = 0,55А;
асmax = 0,06; асmin = 0,03;здесь
, где U1 и U1мах – номинальное и максимальное напряжение сети;
; коэффициент пульсации выходного напряжения

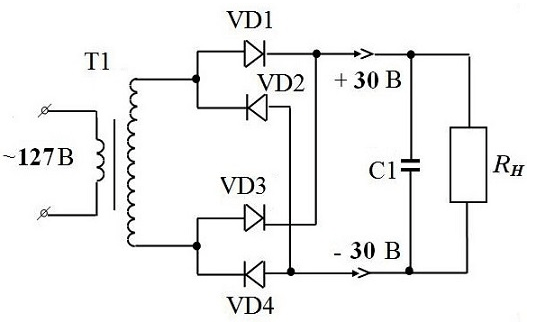

Рис 3. Мостовая схема выпрямителя
Ответ
1. Выбираем мостовую схему выпрямителя.
2. Для мостовой схемы В = 1 и D = 2,15.
Определяем:
Iпрср = 0,5I0 = 0,50,6 = 0,3 (А);
Iпр = DI0 = 2,15 0,6 = 1,3 (А); максимальное выпрямленное напряжение
Uo max = Uo(1 + асmax) = 30(1 + 0,06) = 31,8 (В).
максимальное обратное напряжение на диод
Uoбр = Uo max 1,41 = 31,81,41 = 44,84 (В).
3. Выбираем выпрямительный диод, удовлетворяющий следующим требованиям:
Uoбр max Uoбр = 44,84 (В),
Iпрср max Iпрср = 0,3 (А),
1,57∙ Iпрср max Iпр = 1,3 (А).
Этим параметрам соответствует диод Д229Ж, у которого Uoбр max ...
