Условие задачи

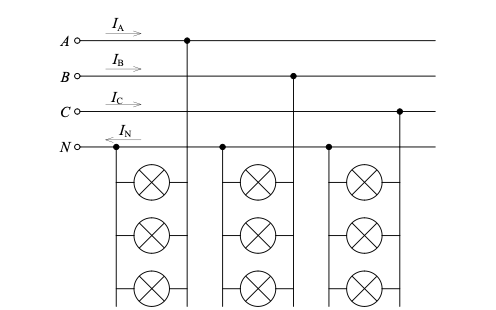

Производственное помещение домостроительного комбината освещается лампами накаливания. Лампы включены звездой с нулевым проводом в трехфазную четырехпроводную сеть.
Определить линейные токи в проводниках линии и начертить в масштабе векторную диаграмму напряжений и токов, из которой графически найти ток нулевого провода. Вычислить мощность, потребляемую каждой фазой и всей цепью.
Дано:
Ответ

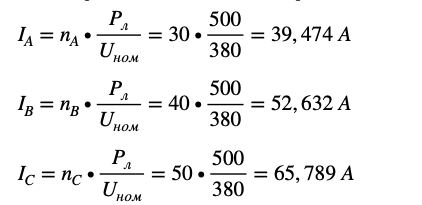

Определяем линейные токи в проводниках:
Прежде чем строить векторную диаграмму, выбираем масштабы по напряжению
и по току Построение диаграммы начинаем с построения векторов фазных напряжений равных ...
