Условие:
Для цепи, схема которой приведена на рисунке 5 (вариант В), рассчитайте все токи, используя метод узловых напряжений.
Для этого:
1. Перерисуйте схему.
2. Пронумеруйте все узлы, предварительно выбрав базисный узел.
3. Составьте систему узловых уравнений. Уравнения составьте в алгебраической форме и с численными коэффициентами.
4. Вычислите узловые напряжения.
5. Вычислите токи во всех ветвях, предварительно выберите и покажите их положительные направления.
6. Сделайте проверку по первому закону Кирхгофа для независимых узлов цепи.
Решение:

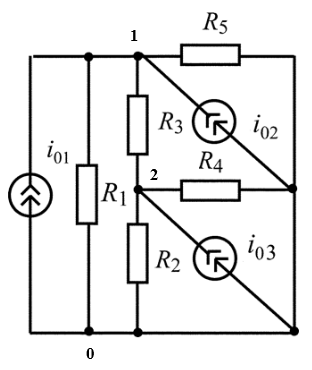

Изображаем расчетную схему, задаем на ней направления токов и обозначаем узлы на схеме.
рисунок 1
Для всех вариантов
i01=2/N=0,5 А;
i02=4/N=1 А;
i03=8/N=2 А;
R1= R2= R3= R4= R5=N=4 Ом
За базисный (нулевой) принимаем узел 0.
Для узлов 1 и 2 составляем систему уравнений по ...
