Условие задачи
Простейшие электрический цепи.
Требуется:
- вычислить токи в ветвях методом свертки,
- составить баланс мощностей для проверки правильности решения,
- построить потенциал-диаграмму замкнутого контура (подписать узлы на схеме).

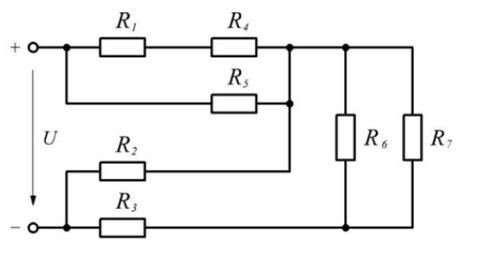

Рисунок 1.24
Ответ

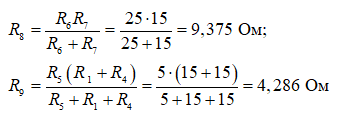

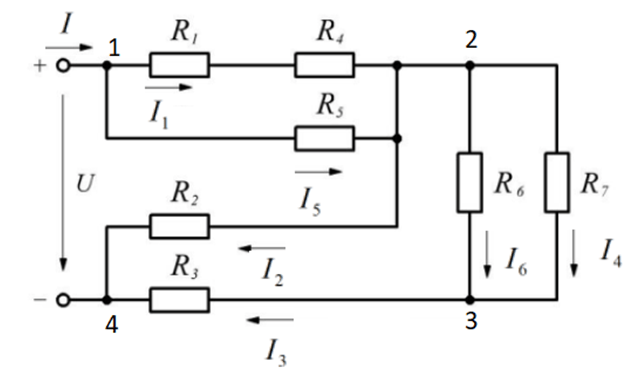

Обозначаем токи. Производим последовательное упрощение схемы
