Проведите анализ динамической устойчивости системы. Вариант 4. л1 равно 30 км, л2 равно 30 км, икс0/икс1 равно 2, Снагр равно 250 МБА, косинус пси 0,85 нагр, у ном равно 110 кВ.

9 января 2025
Электроника, электротехника, радиотехника

Условие:

Проведите анализ динамической устойчивости системы.

Вариант задания: γ- вид несимметричного короткого замыкания: γ =1- однофазное короткое замыкание на землю.

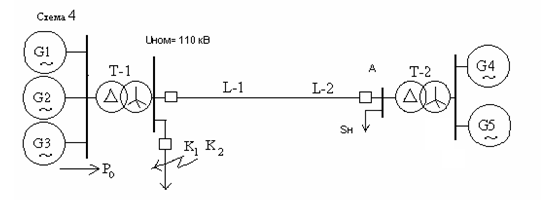

Рисунок 1 – Исходная схема

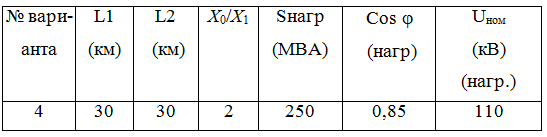

Таблица 1 - Параметры линий и нагрузок

Примечание: удельное сопротивление ВЛ для токов прямой последовательности Х_удL=0,4 Ом/км.

Решение:

1 Анализ динамической устойчивости генератора в системе генератор-мощная система при заданном месте короткого замыкания при трехфазном замыкании без учета электромагнитного процесса в обмотке ротора

Трехфазное короткое замыкание происходит в точке, отделенной от шин высокого напряжения выключателем (рисунок 1). При трехфазном коротком замыкание сопротивление схемы становится бесконечно большим, при этом характеристика мощности аварийного режима совпадает с осью абсцисс. Ротор генератора начинает свое относительное движение под воздействием избыточного момента, равного механическому моменту турб...
