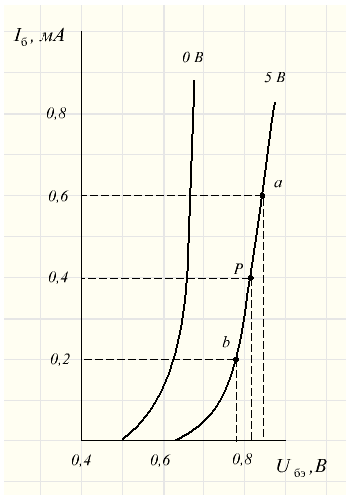

Проверка расчетов графическим способом. Выбираем на входной характеристике транзистора линейный участок a-b и находим рабочую точку на середине этого участка (см. рис. 11). Определяем напряжение покоя (при отсутствии входного сигнала):

В цепи установившийся синусоидальный режим. Найти реакцию, построить ее график, а также ВД цепи (качественно). Цепь: 131 – ИТ i1 = 10 cos (2t+180); 231 – R2 =10; 312 – L3 = 10; 423 – C4 = 0.05; Найти u1(t).

Решите задачу: На основании параметров электрической цепи найти входное сопротивление цепи Rвх и указанные реакции, используя ФДН или ФДТ.

В цепи, показанной на схеме, э.д.с. источников питания равны Е1, Е2, Е3, а сопротивления соответственно R1, R2, R3 (включая внутренние сопротивления источников). Используя метод узловых потенциалов, определить токи в ветвях цепи
