Условие задачи

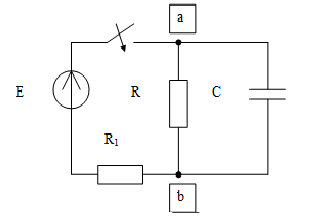

R - C цепь подключается к источнику постоянной ЭДС. График изменения напряжения на зажимах " a - b " при замыкании ключа известен. Построить график изменения напряжения на обкладках конденсатора при размыкании ключа. Внутреннее сопротивление источника R1 = 10 (Ом) и величина ЭДС Е = 150 (В) известны.
Ответ
Сначала определяем неизвестные параметры цепи это значение сопротивления R и емкости конденсатора С.
В установившемся режиме после замыкания переключателя напряжение на конденсаторе будет равно падению напряжения на резисторе R.

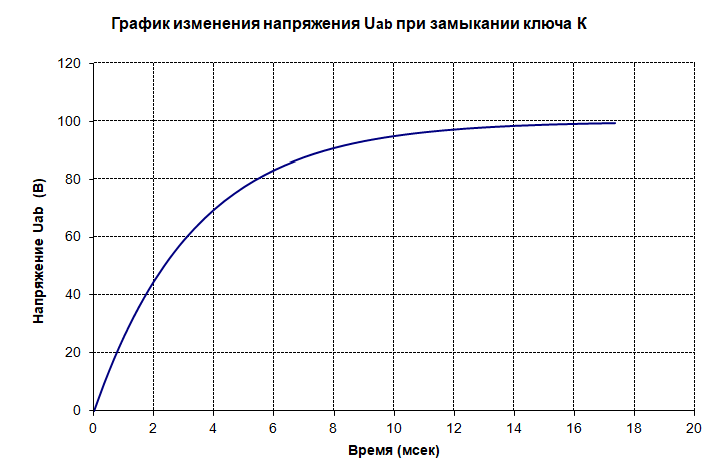

На заданном графике Uab и есть это напряжение: UR = UC = 100 В.
Определим значение сопротивления R:
По второму закону Кирхгофа, для цепи после замыкания переключателя:
Ток...
