Районная сеть выполнена двухцепными воздушными линиями Л1 и Л2 и имеет две подстанции П1 и П2 с нагрузками S1 и S2. Произвести выбор и проверку сечения сталеалюминевых

Дата добавления: 15.08.2024

Условие задачи

Районная сеть выполнена двухцепными воздушными линиями Л1 и Л2 и имеет две подстанции П1 и П2 с нагрузками S1 и S2. Произвести выбор и проверку сечения сталеалюминевых проводов для линии Л1 и Л2 при cos φ = 0,9.

\

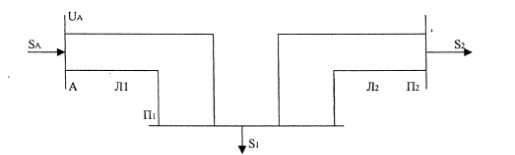

Рисунок 3

Таблица 3



Ответ

Для линии Л2 расчетный ток:

Экономическая плотность тока Jэк = 1,1 А/мм2 при Тнб2 = 4500 ч (таблица 1.3.36 ПУЭ)

Экономически целесообразное сечение:

Fэ = Iрэ / Jэк = 137,8 / 1,1 = 125,2 (мм2)

Выбираем провод АС-240 т.к. по условию недопущения короны на ВЛ-220 кВ минимальное сечение провода не менее 240 мм2. (таблица 2.5.6 ПУЭ)

Проверка по длительно допустимому току:
