Условие:
Расчет будем выполнять с применением законов Кирхгофа, предварительно преобразовав треугольник сопротивлений в звезду.
Пример. Определить токи в цепи рис. 1, если E1=30 В, E2=25 В, E3=31 В, R1=15 Ом, R2=16 Ом, R3=5 Ом, R4=19 Ом, R5=8 Ом, R6=12 Ом.

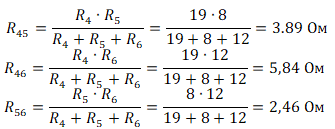

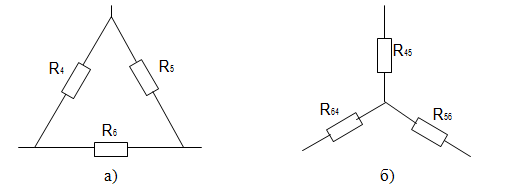

Преобразуем треугольник сопротивлений R4 R5 R6 в звезду сопротивлений R45 R56 R64, предварительно указав условные положительные направления токов в цепи (рис. 2).
Решение:
Рис. 2
После преобразования электрическая цепь примет вид рис. 3 (в непреобразованной части электрической цепи направления токов не изменятся).
В полученной электрической цепи 2 узла, 3 ветви, 2 независ...
