Расчет цепей переменного тока при синусоидальных воздействиях
- Электроника, электротехника, радиотехника
Условие:

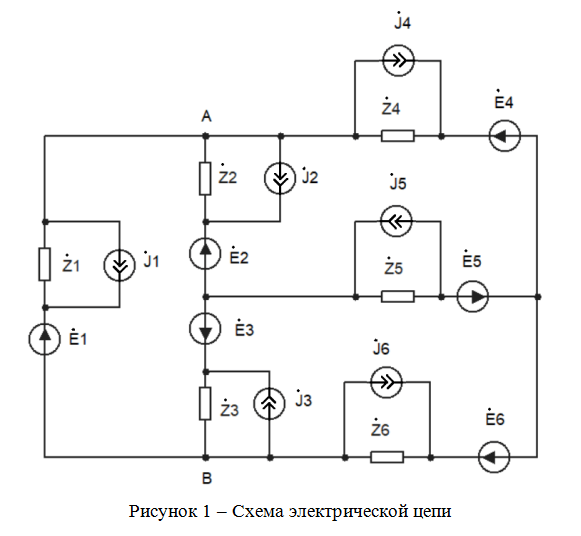

Для электрической цепи, обобщенная схема которой изображена на рисунке 1, требуется:
1. Составить расчетную схему электрической цепи.
2. Выполнить расчет методом контурных токов и найти амплитуды токов в ветвях.
3. Определить напряжения на элементах внешнего контура.
4. Составить баланс активных и реактивных мощностей.
5. Изобразить векторную диаграмму токов в ветвях.
6. Изобразить векторную диаграмму напряжений по внешнему контуру цепи.
Считать, что комплексные сопротивления на обобщенной схеме содержат последовательное соединение R, L, C.

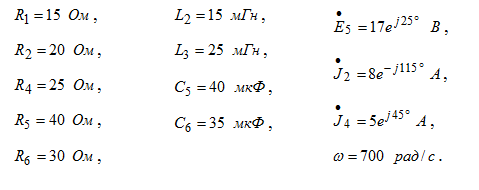

Исходные данные:
Решение:
1. Составим расчетную схему электрической цепи с учетом исходных данных (см. рис. 2). На схеме выберем и обозначим направление токов в ветвях и направление контурных токов. Контурные токи выбираем так, чтобы через каждый источник тока протекал только один контурный ток, при этом
