Условие задачи
Расчет цепей по комплексным значениям. На рис. 6 приведена схема электрической цепи, состоящая из 6 обобщенных ветвей, каждая из которых содержит источники тока/напряжения и комплексное сопротивление.
Определить
· Амплитуда токов во всех ветвях схемы;
· Напряжения на всех элементах внешнего контура
· Баланс активных и реактивных мощностей;
· Построить векторную диаграмму токов цепи;
· Потенциальную диаграмму внешнего контура.

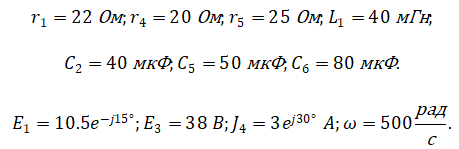

Исходные данные:

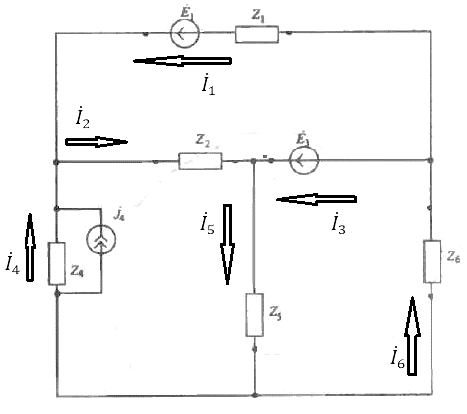

Рис. 6
Ответ

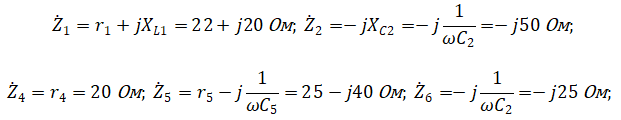

Определим комплексные сопротивления:
Определим комплексные значения источников тока и напряжения:
Составим уравнения по законам Кирхгофа:
