Условие задачи
Расчет цепей с источниками постоянных воздействий.
1. По заданному номеру варианта изобразить цепь, подлежащую расчету, выписать значения параметров элементов.
2. Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов. Полученную систему уравнений не решать.
3. Определить токи во всех ветвях цепи и напряжение на источнике тока методом контурных токов.
4. Составить баланс мощностей и оценить погрешность расчета.
5. Рассчитать цепь методом узловых потенциалов, определить токи во всех ветвях и напряжение на источнике тока. Результаты расчета сравнить с полученными по п. 1.3.
6. Рассчитать ток в одной из ветвей методом эквивалентного источника напряжения.
7. Рассчитать ток в одной из ветвей методом наложения.

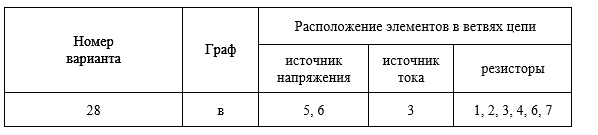

Исходные данные представлены в таблице №1.
Таблица №1
Граф расчетной схемы представлен на рис. 1
Рис. 1
Ответ
1. Выбор варианта и параметров элементов цепи
В соответствии с исходными данными изобразим схему электрической цепи, подлежащей расчету, запишем значения параметров элементов.

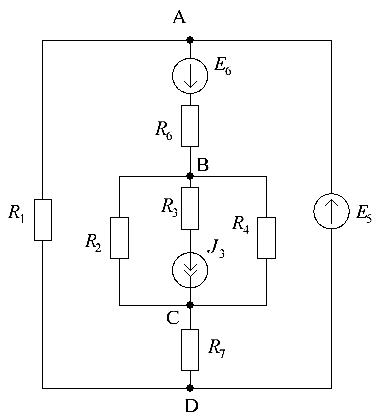

1. 1. В соответствии с исходными данными изобразим расчетную схему (см. рис. 2).
Рис. 2.

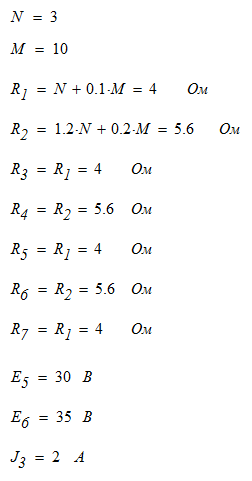

1.2. Запишем значения параметров элементов:
