Условие задачи
Расчет добавочный сопротивлений цепи обмотки якоря двигателя постоянного тока при динамическом, рекуперативном торможении и торможении противовключением
Для заданного варианта задачи, приведенном в таблице 2.1, необходимо рассчитать добавочные сопротивления цепи обмотки якоря, обеспечивающие заданное значение тока якоря I*доп.т=Iдоп.т/IяN при динамическом, рекуперативном торможении и торможении противовключением и построить электромеханические характеристики для этих видов торможения.

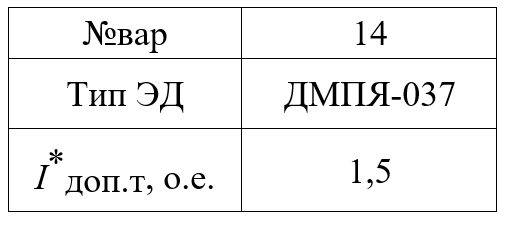

Таблица 2.1. Варианты и исходные данные

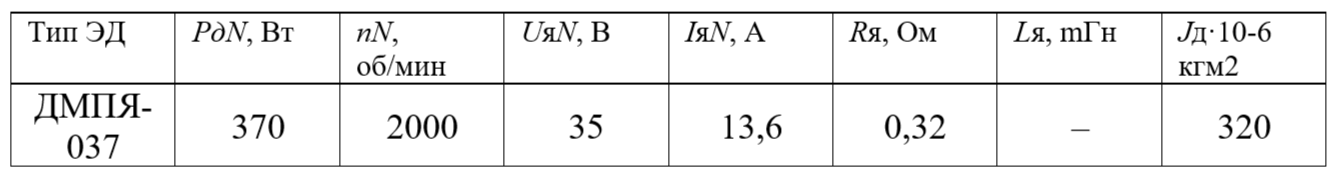

Таблица 1.2 – Параметры двигателя.
Ответ
Определим допустимое значение тока:
IДТ=1,5IaH=1,513,6=20,4 A
Добавочное сопротивление при динамическом торможении:
RДТ=UH/IДТ -Ra=35/20,4-0,32=1,4 Ом
Рисунок 1.1 Электромеханическая характеристика динамического торможения.
Добавочное сопротивление в режиме противовключения:
