Условие:
Расчет электрических цепей однофазного синусоидального тока.
Исходные данные:
R1=95 Ом R2=20 Ом R3=64 Ом f=50 Гц
L1=0 мГн L2=91 мГн L3=61 мГн
C1=0 мкФ C2=39 мкФ C3=0 мкФ
E1=186 В E2=45 В E3=0 В
ϕ 1=177о ϕ2=81 о ϕ3=0о

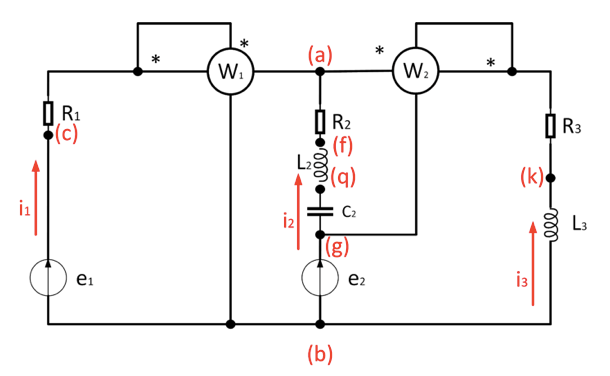

Рис. 2.1.
Решение:
1) Определение комплексов действующих значений токов во всех ветвях:

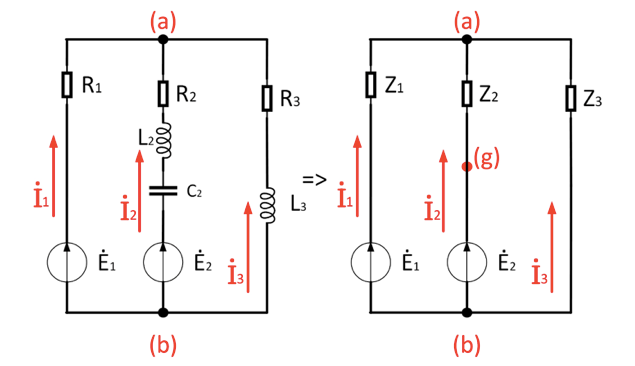

Для удобства изобразим на рис. 2.2. расчётную схему, не показывая на ней ваттметры.
Рис. 2.2.

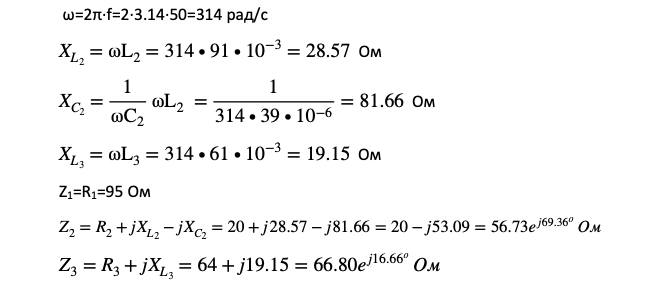

=2∙f=2∙3.14∙50=314 рад/с
