Условие задачи
Расчет электрических цепей однофазного синусоидального тока.

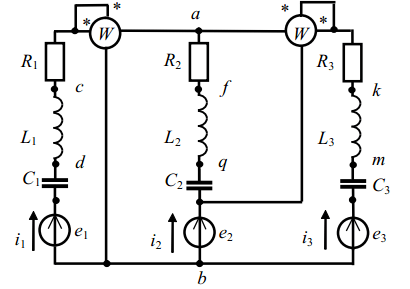

На рисунке 8 представлена исходная схема электрической цепи.
Рисунок 8 – Исходная схема электрической цепи
По исходной схеме электрической цепи и машинной распечатке индивидуального задания сформировать расчетную схему.
1. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей.
2. Определить показания ваттметров.
3. Составить баланс активных и реактивных мощностей.
4. Построить в масштабе топографическую диаграмму напряжений, совместив ее с векторной диаграммой токов.
5. Записать в общем виде уравнения Кирхгофа в дифференциальной и комплексной формах, полагая, что между двумя индуктивностями есть магнитная связь.
Исходные данные указаны в таблице 3.
Таблица 3 – исходные данные к задаче
Ответ

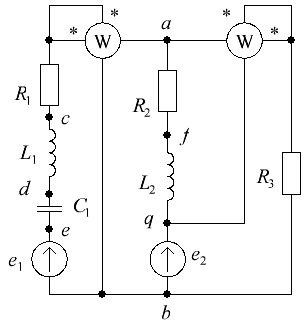

1. Изобразим схему электрической цепи с учетом исходных данных (см. рис. 9).
Рисунок 9 Расчетная схема электрической цепи
2. Рассчитаем комплексные действующие значения токов во всех ветвях схемы.
Выбираем направления токов в ветвях (см. рис. 10).
