Расчет электрической цепи методом непосредственного применения законов Кирхгофа. Метод контурных токов. Баланс мощностей цепи.
- Электроника, электротехника, радиотехника
Условие:
Для заданной разветвленной электрической цепи постоянного тока выполнить следующее:
1. Рассчитать токи в ветвях методом непосредственного применения законов Кирхгофа.
2. Рассчитать токи в ветвях методом контурных токов.
3. Проверить результаты расчетов составлением баланса мощностей.

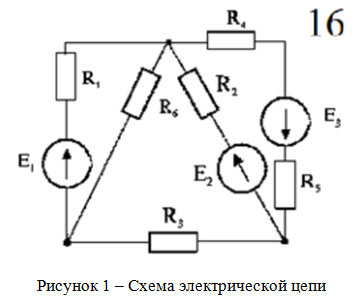

Исходные данные приведены в таблице 1, схема электрической цепи изображена на рисунке 1.
Таблица 1 – Исходные данные
Решение:
1. Расчет электрической цепи методом непосредственного применения законов Кирхгофа

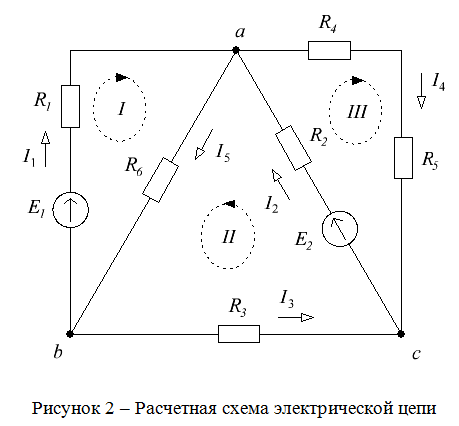

1.1. Изобразим схему электрической цепи и выберем условно-положительные направления токов в ветвях (см. рис. 2).
2.2. Составим систему уравнений, необходимую для определения токов в ветвях цепи, по законам Кирхгофа.
Для определения токов в ветвях цепи по законам Кирхгофа необходимо составить уравнение по первому закон...
