Расчёт электрической цепи (рис. 1) при частоте 50 Гц. Определить при согласованном и встречном включении катушек индуктивности: - напряжение на входе цепи U и на всех её элементах UR1, UR2, UR3, UL1, UL2, UM, U1, U2, U3;

Расчёт электрической цепи (рис. 1) при частоте 50 Гц.

Определить при согласованном и встречном включении катушек индуктивности:

- напряжение на входе цепи U и на всех её элементах U_R1, U_R2, U_R3, U_L1, U_L2, U_M, U₁, U₂, U₃;

- активную P и реактивную Q мощности цепи;

- эквивалентное полное Zэ, активное Rэ и реактивное Xэ сопротивления цепи и эквивалентную индуктивность Lэ;

- построить векторные диаграммы напряжений для согласного и встречного включения катушек.

Исходные данные:

I = 0,8 A;   f = 50 Гц;

R₁ = 14,0 Ом;  L₁ = 0,099 Гн;

R₂ = 20,5 Ом;  L₂ = 0,286 Гн;

R₃ = 20 Ом; М – 0,136 Гн.

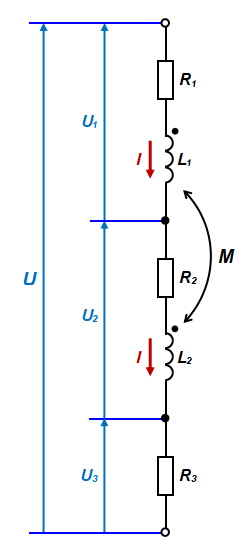

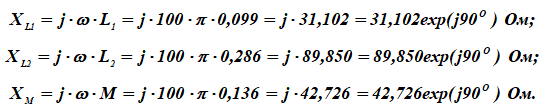

Рис. 1. Схема согласного включения катушек
