Расчет и выбор элементов реле защиты цехового трансформатора. Линия ЭСН цехового трансформатора, имеющая на ВН силовой выключатель с электромагнитным приводом Тип трансформатора ТСЗ-630/10/0,4.

7 июля 2024
Электроника, электротехника, радиотехника

Условие:

Расчет и выбор элементов реле защиты цехового трансформатора.

Исходные данные:

Линия ЭСН цехового трансформатора, имеющая на ВН силовой выключатель с электромагнитным приводом Тип трансформатора ТСЗ-630/10/0,4. Схема включения на разность токов двух фаз. Пружинный привод.

Требуется:

- составить схему РЗ;

- рассчитать и выбрать элементы РЗ от токов КЗ и перегрузки;

- проверить надежность РЗ.

Решение:

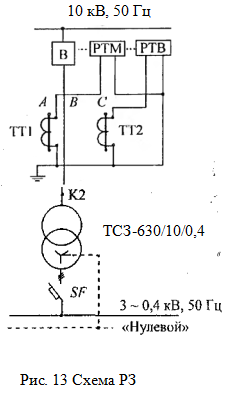

1. Составляется схема РЗ (рис. 13) и наносятся данные.

Так как требуется РЗ от токов КЗ и перегрузки, то принимается ТО (участок сразу после Q до точки К1) и МТЗ (далее до Т) на ВН.

Так как выключатель силовой (В) имеет пружинный привод, к установке принимается реле прямого действия типа РТМ.

Для защиты от междуфазных КЗ принимается схема соединения ТТ и вторичной нагрузки (реле) на разность токов двух фаз.

Так как сеть с ИН на ВН, то замыкание одной фазы на землю (или повреждение изоляции) контролирует УКИ с включением сигнализации при нарушении.

На НН сеть с ГЗН, 4-проводная, поэтому все виды з...
