Условие задачи
Расчет и выбор трансформаторов (автотрансформаторов) на узловой распределительной подстанции
Дано:
Табл.3.1
Требуется:
1. Составить структурную схему УРП
2. Рассчитать и выбрать трансформаторы
3. Проверить АТ на допустимость режима работы
Ответ
1.1 Составляем структурную схему УРП для согласования четырех различных напряжений рис.3.1

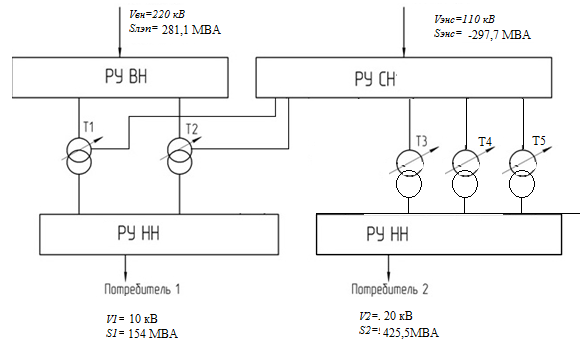

Рис.3.1 Структурная схема УРП
Часть мощности для потребителя 2 (20 кВ) поступает от сети 110 кВ, часть от сети 220 кВ через трансформаторы поскольку заданной мощности ЛЭП (сеть 220 кВ) не хватает для питания потребителя 20 кВ (баланс мощностей получится отрицательным).
1.2 Определим полные мощности потребителе...
