Условие задачи
Расчет искусственных электромеханических характеристик ЭП постоянного тока с реверсивным тиристорным преобразователем в цепи обмотки якоря.
Для заданного варианта задачи и заданного варианта схемы реверсивного тиристорного преобразователя:
- нарисовать и привести в отчете заданную схему реверсивного тиристорного ЭП постоянного тока;
- выполнить расчет и построить электромеханические характеристики с обозначением зоны прерывистого тока якоря для двух значений эквивалентной индуктивности цепи обмотки якоря: Lэ1=Lя и Lэ2= Lя+ Lс.д.
Величину Lс.д. определить из условия сокращения зоны прерывистого тока в N раз.
Исходные данные: тип двигателя ДМПЯ-0,37; N=2,5, kT=1, m2=6.о
Ответ

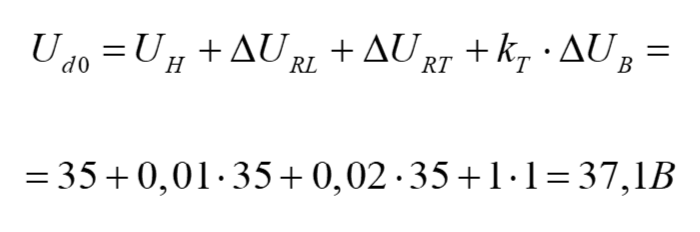

Напряжение холостого хода управляемого выпрямителя Ud0 можно определить в первом приближении с учетом падений напряжения на элементах схемы

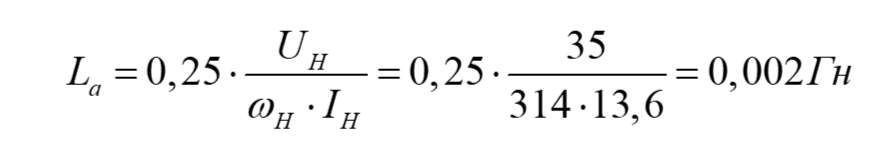

Рассчитаем индуктивность якорной цепи:
При определении индук...
