Условие задачи
Расчет искусственных электромеханических характеристик ЭП ПТ с реверсивным широтно-импульсным преобразователем в цепи обмотки якоря.
Для заданного варианта задачи, приведенном в таблице 4, и заданного способа управления реверсивного ШИП:
- нарисовать и привести в отчете заданную схему реверсивного ЭП постоянного тока с ШИП;
- выполнить расчет и построить электромеханические характеристики с обозначением зоны прерывистого тока якоря для двух значений эквивалентной индуктивности цепи обмотки якоря: Lэ1=Lя и Lэ2= Lя+ Lс.д.
Величину Lс.д. определить из условия сокращения зоны прерывистого тока в N раз.
Исходные данные: тип двигателя МИ-21-3; N=2.
Ответ
Схема ШИП представлена на рисунке 3.1.

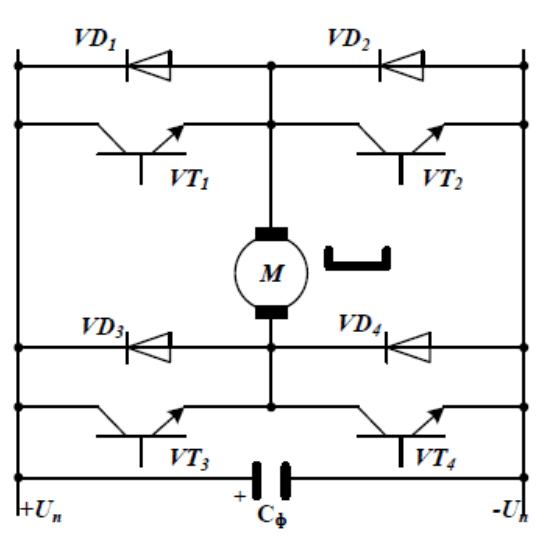

Рисунок 3.1 Схема несимметричного ШИП.
Выражение электромеханической характеристики электропривода при
несимметричном способе управления и непрерывном токе якоря:
