Условие задачи
Расчет канонической схемы последовательного контура. Для схем, изображенных на рис. 4.1 требуется определить мгновенные значения тех величин, которые не указаны для заданного варианта. Построить векторную диаграмму цепи, рассчитать среднюю, реактивную и полную мощности.

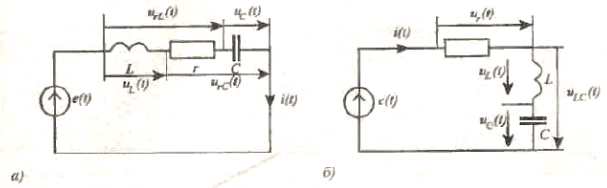

Рис. 4.1 Расчетные схемы
Исходные данные:
Найти:
Ответ

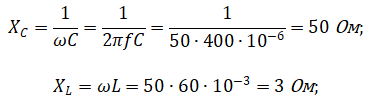

Определим реактивные сопротивления цепи:
Полное сопротивление цепи:
Так как известно напряжение на ёмкости, то определим ток в цепи:
