Условие задачи
Расчет коэффициента пульсаций выходного напряжения управляемого выпрямителя.
Для заданного варианта задания:
- нарисовать схему управляемого выпрямителя;
- построить временные диаграммы напряжений сети переменного тока для указанной схемы выпрямления.
Используя временные диаграммы напряжений сети переменного тока, построить временную диаграмму напряжения нагрузки для заданных значений угла регулирования и индуктивности цепи нагрузки.
Пользуясь графо-аналитическим методом по временной диаграмме напряжения нагрузки определить коэффициент пульсаций выпрямленного напряжения (kп1= ).
Рассчитать аналитически коэффициент пульсаций выпрямленного напряжения и сравнить его со значением, рассчитанным графо-аналитически.
Исходные данные: m2=1, kT=2, α=1500, Ld=0.
Ответ
Нарисуем схему однофазного мостового управляемого выпрямителя.
Рисунок 2.1 Схема управляемого выпрямителя.

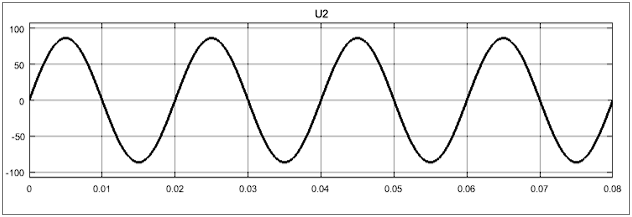

Построим временные диаграммы напряжений сети переменного тока для указанной схемы выпрямления.
...
