Расчет линейного пассивного четырехполюсника. 1. Определить сопротивления холостого хода и короткого замыкания  четырехполюсника.

Расчет линейного пассивного четырехполюсника.

1. Определить сопротивления холостого хода и короткого замыкания  четырехполюсника.

2. По найденным сопротивлениям найти коэффициенты четырехполюсника в форме А ( т.е. коэффициенты A, B, C, D или А₁₁, А₁₂, А₂₁, А₂₂ ) и проверить соотношение между ними ( A∙D-B∙C=1)

3. Определить напряжение U₂, токи I₁, I₂, мощности P₁ и P₂ и КПД ƞ четырехполюсника при значениях напряжения U1 и активном сопротивлении нагрузки rH (подключено к клеммам 2-2').

4. Определить: а) характеристическое сопротивление четырехполюсника и проверить его расчетом, приняв сопротивление нагрузки

б) постоянную передачи g четырехполюсника.

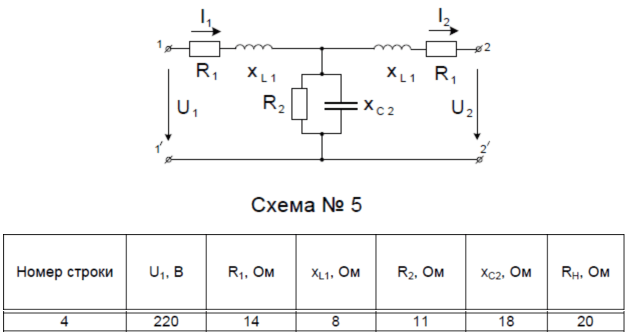

Исходные данные: Номер расчетной схемы – 5
