Рассчитать линейную цепь постоянного тока методом двух законов Кирхгофа и предварительным преобразование треугольника резисторов в эквивалентную звезду
- Электроника, электротехника, радиотехника
Условие:
Рассчитать линейную цепь постоянного тока методом двух законов Кирхгофа и предварительным преобразование треугольника резисторов в эквивалентную звезду.

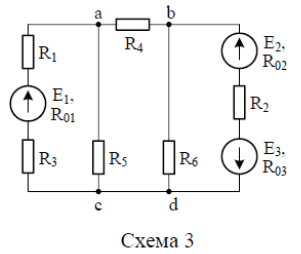

В электрической цепи, схема которой приведена на рисунке, необходимо:
1. Преобразовать треугольник резисторов R4, R5, R6 в эквивалентную звезду и затем методом двух законов Кирхгофа определить токи в ветвях преобразованной цепи
2. Определить напряжения Uab, Ubc, Uca, и токи I4, I5, I6 исходной цепи.
3. Составить уравнение баланса мощностей для исходной цепи с целью проверки правильности расчёта токов (расхождение баланса мощностей не должно превышать 3 %).

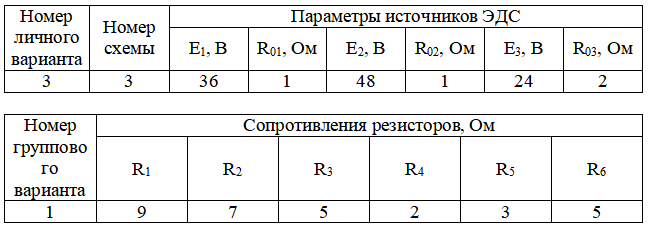

Исходные данные:
Решение:

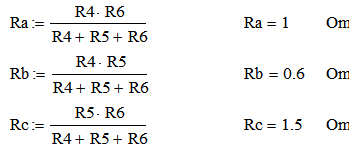

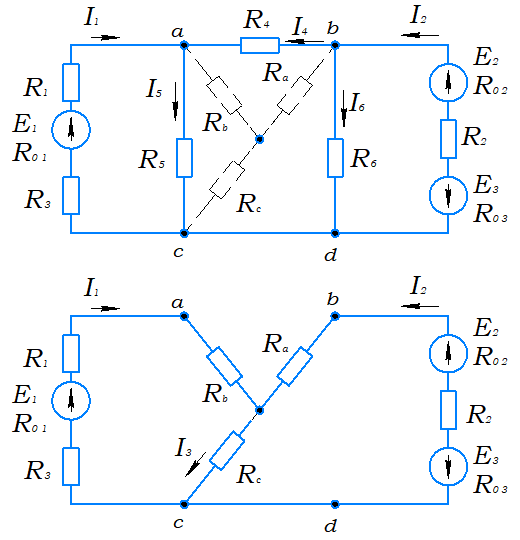

1. Заменяем треугольник резисторов R4, R5, R6 эквивалентной звездой резисторов Ra, Rb, Rc и определяем сопротивления резисторов эквивалентной звезды.
Определим токи I1, I2, I3 по законам Кирхгофа...
