Расчет линейной цепи постоянного тока методом двух законов Кирхгофа с предварительным преобразованием треугольника резисторов в эквивалентную звезду.
- Электроника, электротехника, радиотехника
Условие:
Расчет линейной цепи постоянного тока методом двух законов Кирхгофа с предварительным преобразованием треугольника резисторов в эквивалентную звезду.
В цепи (рис. 1) требуется:
1. Преобразовать треугольник резисторов R4, R5, R6 в эквивалентную звезду, затем методом двух законов Кирхгофа определить токи в ветвях преобразованной цепи.
2. Определить напряжения Uab, Ubс, Uса и токи I4, I5, I6 исходной цепи.
3. Составить уравнение баланса мощностей для исходной цепи с целью проверки правильности (расхождение баланса мощностей не должно превышать 3%).
Таблица 1. Исходные данные
Решение:
Заменим треугольник резисторов R4, R5, R6 эквивалентной звездой.

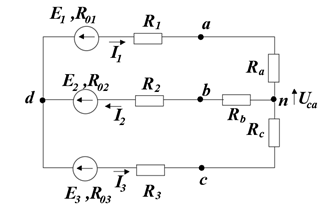

Рис.2. Схема преобразованной цепи.

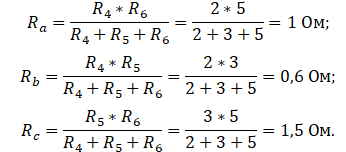

Определим сопротивления эквивалентной звезды:
Определим токи I1, I2, I3 на основе преобразованной цепи ...
