Условие:

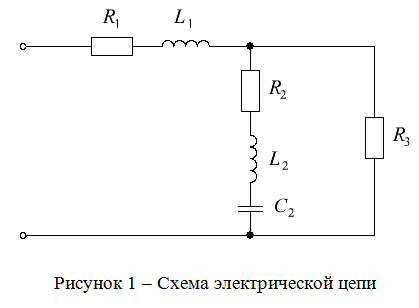

Для цепи, изображенной на рисунке 1, требуется:
1. Определить комплексным методом действующие значения напряжения и токов на всех участках цепи.
2. Определить активные, реактивные и полные мощности каждого участка и всей цепи.
3. Составить баланс активных и реактивных мощностей и оценить погрешность расчетов.
4. Построить векторную диаграмму токов и напряжений.
Значение напряжения источника U и параметры резисторов, индуктивностей и емкостей приведены в таблице 1. Частота питающего напряжения 50 Гц.
Таблица 1 – Исходные данные
