Найти действующие значения напряжений и токов на всех участках цепи. Построить топографическую векторную диаграмму. Определить активные, реактивные и полные мощности каждого участка и всей цепи. Составить баланс мощностей.

Условие:

РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО СИНУСОИДАЛЬНОГО ТОКА КОМПЛЕКСНЫМ МЕТОДОМ

В электрической цепи (рис. 2.1):

1. Найти действующие значения напряжений и токов на всех участках цепи.

2 Построить топографическую векторную диаграмму.

3. Определить активные, реактивные и полные мощности каждого участка и всей цепи.

4. Составить баланс мощностей.

Решение

Указываем на схеме токи.

Угловая частота переменного тока:

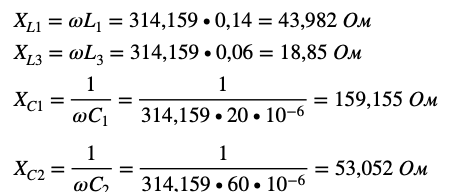

Определяем реактивные сопротивления элементов схемы:

Записываем комплексы сопротивлений:
