Условие задачи
Расчет линейных электрических цепей однофазного синусоидального тока

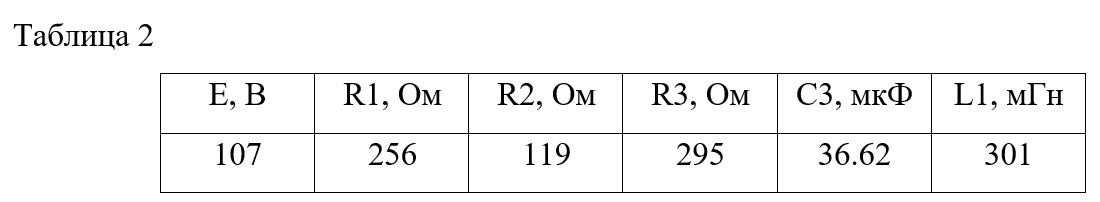

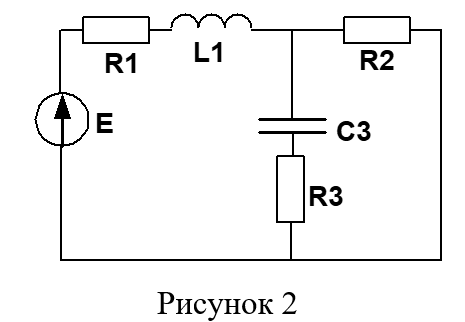

На рисунке 2 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в таблице 2. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей.
Ответ
Определяем индуктивные и емкостное сопротивления цепи:

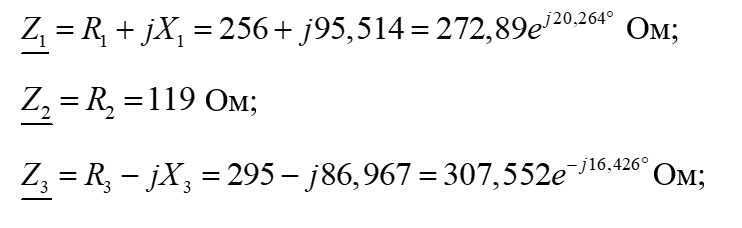

Запишем комплексы сопротивлений участков цепи:
Эквивалентное сопротивление двух параллельных ветвей:
