Условие:

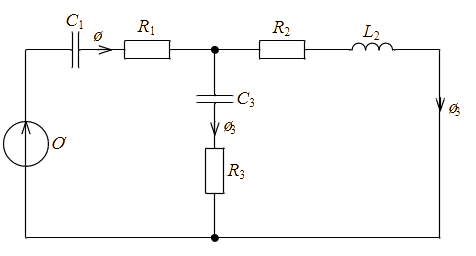

На рисунке 2.1 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей.
Таблица 2
Решение:
Указываем на схеме положительные направления токов.
Угловая частота переменного тока:

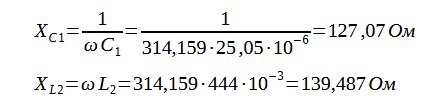

Определяем сопротивления реактивных элементов:
