Условие задачи
1. Произвести расчет электрической цепи согласно варианту. В среде MS Excel создать таблицу вычислений (пример таблица 2). По полученным данным построить графики синусоиды
2. Согласно исходным данным построить электрическую цепь в симулятре Circuit_Simulator. Приложить скриншоты (пример рисунки 2, 4, 6).
3. Сделать вывод о смещении графиков осциллограмм относительно активно го сопротивления
Ответ
1. Расчет активного сопротивления
Активным называют сопротивление, в котором электрическая энергия необратимо преобразуется в другой вид. Это сопротивление обозначается R и измеряется в омах (Ом). На схемах активное сопротивление изображают в виде резистора, т.е. также как сопротивление в цепях постоянного тока.

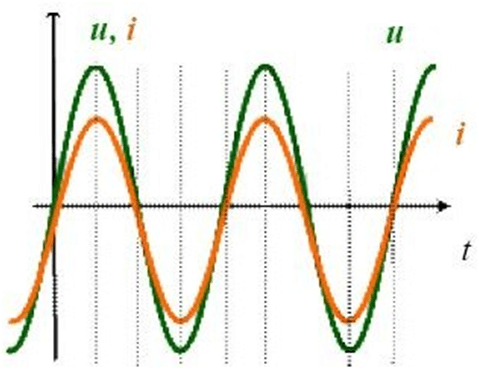

Рисунок 1 Цепь переменного тока с активным сопротивлением
